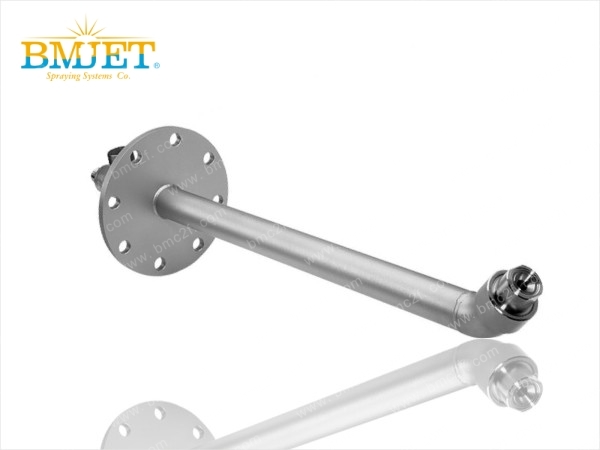

博美喷雾烟气SNCR脱硫脱硝系统用脱硫雾化喷枪制作方法 ，是一种在以氨水、尿素为还原剂的循环硫化床SNCR脱硫脱硝系统中使用的雾化喷枪。
喷枪背景:
随着国家标准《火电厂等大气污染物排放标准》(GB13223-2011)的实施，大部分建成和再建的煤碳发电锅炉的NOx都无法达到新标准的要求，必须选择合适的烟气脱硫脱硝装置进行脱硫脱硝处理。SNCR脱硫脱硝系统由于设备简单结构紧凑成本较低受到了大家的青睐。
在SNCR脱硫脱硝系统中，脱硫脱硝喷嘴是系统最核心、最关键的部件之一，其脱硫脱硝喷枪喷射雾化的效果直接关系到脱硫脱硝的效率和氨逃逸率的大小。目前的SNCR脱硫脱硝喷枪大部分采用空气和还原剂溶液直接混合喷射，喷射流形通常是锥形。
当锅炉负荷改变或NOx的浓度改变，要改变压缩空气量或还原剂溶液的量，但二者相互影响比较大，非常难于调节，对控制系统要求较高等等弊端。另外，现有喷枪还存在锥形喷射与烟气的接触面积较小，难于混合均匀，脱硫脱硝效率低、氨逃逸率高的缺陷内容
本脱硫脱硝喷枪所要解决的技术问题是:克服现有技术的不足，提供一种设计合理、控制方便、脱硫脱硝效率高、氨逃逸率低且加工制造简单的SNCR脱硫脱硝系统用还原剂脱硫脱硝喷枪。
脱硫脱硝的技术方案是:一种SNCR脱硫脱硝系统用还原剂溶液脱硫脱硝喷枪，含有还原剂溶液管道、机械锥形喷雾雾化喷嘴、压缩空气套管、扇形空气雾化喷嘴、保护套管和快接法兰，其特征是:所述脱硫脱硝喷枪还原剂溶液管道输送到机械锥形雾化喷嘴，还原剂本身的压力通过锥形喷嘴二次机械雾化，雾化后还原剂在压缩空气的带动下通过扇形空气雾化喷嘴进行多次雾化，以扇面的形状高速喷向炉内，很快与烟气均匀混合。
所述的SNCR脱硫脱硝系统用两个脱硫脱硝雾化喷枪，还原剂溶液管道、压缩空气套管和保护套管采用嵌套安装方式，脱硫脱硝喷枪和其保护套管采用快接法兰连接。机械锥形喷雾雾化喷嘴内部安装一个螺旋喷嘴，扇形空气雾化喷嘴内部流道端部为实心锥锥形，外部开一通过流道中心横向V槽。当脱硫脱硝系统停止时，可以通过套管吹入压缩空气，冷却喷枪。当脱硝系统长期不用时，可以通过快速法兰，方便地从套管中抽出。
本脱硫脱硝喷枪的有益效果是:
1.本实用新型对传统的SNCR脱硝系统喷枪进行了重新设计，使还原剂溶液雾化颗粒更细小、控制更加方便、氨逃逸率低且脱硝效率高。
2.本脱硫脱硝喷枪采用还原剂溶液直接雾化和压缩空气二次雾化向结合的方式，使雾化效果更好；压缩空气流量和还原剂流量分别单独可调，相关性较小，使控制更加方便、简单。
3.本脱硫脱硝喷枪一次雾化采用锥形喷嘴、二次雾化采用扇形喷嘴，雾化效果好、容易与烟气混合均匀，脱硫脱硝效率高、氨逃逸率低且成本较低的优点。
4.本脱硫脱硝喷枪与套管采用快接法兰连接，喷嘴采用螺纹与喷枪进行连接，方便连接与更换。其制造方便，成本较低，适用范围广，易于推广实施，具有良好的经济效益。
内部结构中有：
1-扇形空气雾化喷嘴，2-压缩空气管道，3-旋流片，4-机械锥形雾化喷嘴，5-还原剂溶液管道，6-保护套管，7-快接法兰，8-还原剂溶液入口，9-压缩空气入口，10-吹灰冷却空气入口。图2中，1-搅拌器，2-还原剂入口，3-溶解罐，4-加热装置，5-废液井，6-计量输送泵，7-分流装置，8-旋风分离器，9-两个雾化喷枪，10-压缩空气管道，11-安全阀，12-除盐水管道，13-储液罐，14-流量计。
具体实施方法：
一循环硫化床SNCR脱硫脱硝系统，本脱硫脱硝雾化喷枪安装在循环流化床锅炉旋风分离器入口处，具体安装喷枪的数量根据锅炉的大小确定。该脱硫脱硝系统含有溶解罐、储液罐、计量输送泵和两个雾化喷枪喷枪，其中:溶解罐安装有搅拌器和加热装置，并且溶解罐的上端设置有尿素颗粒入口和除盐水管道入口，该入口与除盐水管道连接，溶解罐的输出口通过管道和控制阀与储液罐的输入口连通，储液罐的输出口通过流量控制机构和分流装置后与两个雾化喷枪连通，压缩空气管道通过流量调节阀连接到两个雾化喷枪的压缩空气入口上。
工作原理:
1.尿素颗粒由溶解罐上端的还原剂入口倒入，加入电厂除盐水，通过加热装置进行加热，加热装置可以采用蒸汽加热器，从而配成尿素溶液。
2.配好的尿素溶液通过泵输送到储液罐里备用，当温度低于要求的温度时，可通过储液罐的蒸汽加热器进行加热。
3.每台计量输送泵对应一台锅炉或旋风分离器，储液罐中的尿素溶液通过计量输送泵送到喷射区，通过分流装置均匀地配给每个雾化喷枪进行喷射
4.计量输送泵输送的高压尿素溶液在两个雾化喷枪内有机械雾化喷嘴首次雾化成较小的尿素溶液颗粒，呈锥形喷出，又在高压空气的作用下，通过扇形喷嘴喷出，雾化成更加微小的尿素溶液颗粒，并且具有很大的动能呈扇形面喷入的旋风分离器中，与烟气充分均匀混合。
5.通过改变计量泵的转速即可调节尿素溶液的喷射量，改变压缩空气的调节阀可改变雾化空气的量。扇形喷嘴阻力小，锥形喷嘴阻力大，空气和尿素溶液调节相互影响较小，便于调节。
本脱硫脱硝雾化喷枪是SNCR脱硫脱硝系统的核心部件，通过脱硫脱硝喷枪的运用，使整个系统控制更加方便、氨逃逸率低且脱硝效率高。
以上所讲，仅是本脱硫脱硝雾化喷枪的较佳实施例而已，并非对本脱硫雾化喷枪制作方法作任何形式上的限制，凡是依据本脱硫脱硝雾化喷枪的技术实质所作的任何简单修改，均仍属于本脱硫脱硝雾化喷枪技术方案的范围内。
